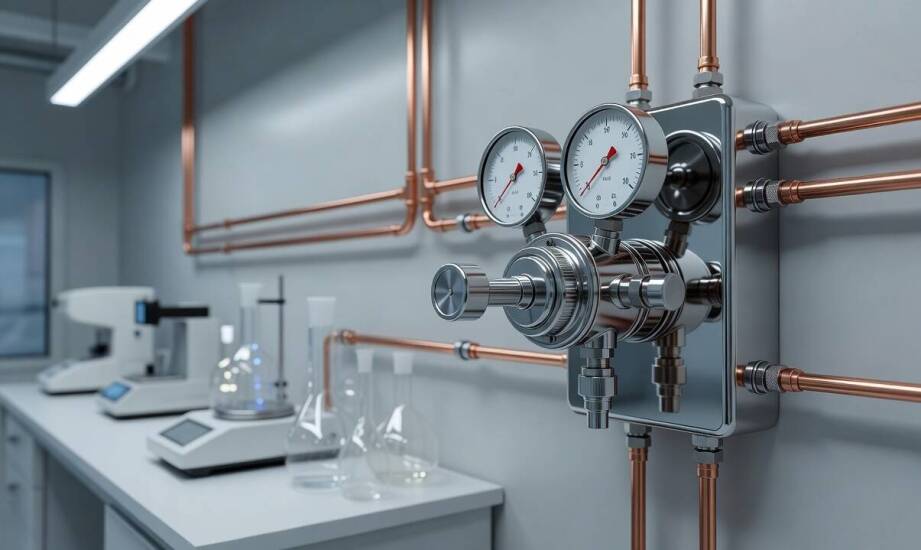

Redukcja dwustopniowa w instalacjach tlenowych — kiedy jeden reduktor przy źródle przestaje wystarczać

Rozbudowa laboratorium lub zakładu przemysłowego i przejście na centralne zasilanie gazami technicznymi całkowicie zmienia podejście do kontroli ciśnienia roboczego. W mniejszych instalacjach użytkownicy często polegają na redukcji bezpośrednio przy butli. Kiedy jednak rośnie liczba odgałęzień i stanowisk pracy, pojedynczy reduktor przestaje zapewniać wymaganą stabilność parametrów zasilania. Wydłużające się rurociągi oraz zmienne obciążenie sieci obnażają fizyczne ograniczenia prostych układów jednostopniowych. Przeniesienie butli do zewnętrznych magazynów poprawia ogólne bezpieczeństwo obiektu, ale jednocześnie wymusza transport sprężonego tlenu na znacznie większe odległości.

Długie linie przesyłowe stawiają przed inżynierami nowe wyzwania z zakresu mechaniki płynów. Utrzymanie stałego przepływu wymaga zastosowania komponentów regulacyjnych, które skutecznie skompensują straty na przesyle oraz zneutralizują nagłe spadki ciśnienia u samego źródła. Aby wrażliwa aparatura analityczna i precyzyjne systemy spawalnicze działały bez zarzutu, konieczne staje się rozdzielenie procesu obniżania ciśnienia tlenu na dwa niezależne od siebie etapy robocze.

Mechanizm wahań ciśnienia przy redukcji jednostopniowej

W układach opartych wyłącznie na jednostopniowym obniżaniu parametrów przy samej butli tlenowej ciśnienie wylotowe wykazuje silną, bezpośrednią zależność od warunków panujących wewnątrz źródła. Reduktor jednostopniowy obniża ciśnienie w zaledwie jednym kroku, co oznacza, że element sterujący natychmiast odczuwa wszelkie zmiany po stronie zasilania. Mechanizm oparty na membranie i sprężynie nie posiada dodatkowego bufora ochronnego. W miarę zużywania gazu i stopniowego opróżniania zbiornika ciśnienie wlotowe sukcesywnie spada, powodując zmianę siły nacisku na grzybek zaworu.

Ta fizyczna zmiana przenosi się wprost na wartość wyjściową, wywołując powolne, ale zauważalne wahania parametrów w rurociągu. Zjawisko staje się wyjątkowo problematyczne w rozgałęzionej infrastrukturze, gdzie dodatkowym czynnikiem destabilizującym pozostaje zmienne zapotrzebowanie na tlen. Jeśli kilka stanowisk laboratoryjnych zaczyna pobierać gaz dokładnie w tym samym momencie, strumień w magistrali ulega nagłemu rozrzedzeniu. Spadek ciśnienia w butli połączony z gwałtownym poborem wywołuje zapaść parametrów na odległych końcówkach sieci. Urządzenia pomiarowe lub palniki spawalnicze otrzymują wówczas medium o charakterystyce niższej od zakładanej, co wprost generuje błędy analityczne albo wady spoin.

Podział układu na etap centralny i stanowiskowy

Rozwiązaniem problemu braku stabilności jest układ dwustopniowy, w którym ciężar głównego dławienia ciśnienia bierze na siebie początkowa stacja rozprężania gazów. Konstrukcja ta pełni rolę bazowego stopnia systemu i utrzymuje stałe ciśnienie w magistrali głównej obiektu niezależnie od poziomu napełnienia podłączonych butli. Gaz o początkowym ciśnieniu rzędu 200 barów trafia do głównych rurociągów z parametrami wstępnie obniżonymi do bezpieczniejszego poziomu, na przykład 10 barów. Taki zabieg pozwala na płynny transport medium przez wszystkie kondygnacje i hale produkcyjne.

Ostateczną precyzję zasilania na konkretnym stanowisku pracy ustala dopiero drugi stopień układu. W punktach poboru instaluje się sieciowe reduktory do tlenu, które precyzyjnie obniżają ciśnienie rurociągowe do dokładnej wartości wymaganej przez analizator lub palnik. Dystrybutor armatury gazowej PEGO POLSKA dostarcza komponenty pozwalające na budowę obu tych stref zgodnie z rygorystycznymi europejskimi normami technicznymi. Rozdzielenie ról sprawia, że duże wahania w źródle absorbuje wydajna stacja centralna, a delikatny reduktor końcowy pracuje w stabilnych warunkach wejściowych.

Właściwe funkcjonowanie całej rozbudowanej sieci wymaga precyzyjnego zgrania przepustowości stacji centralnej z sumarycznym zapotrzebowaniem wszystkich lokalnych punktów poboru. Wydajność stacji rozprężania należy obliczać na podstawie skrajnego maksymalnego zużycia gazu, wliczając w to inżynieryjny współczynnik jednoczesności pracy urządzeń. Zbyt niska przepustowość centrali doprowadzi do dławienia przepływu w momentach szczytowego zapotrzebowania. Równocześnie drastyczne przewymiarowanie układu niepotrzebnie podnosi koszty budowy i przyspiesza zużycie membran pracujących poniżej optymalnego progu otwarcia.

Oddzielenie etapu scentralizowanego od stanowiskowej redukcji sieciowej całkowicie eliminuje problemy z zachowaniem ciągłości zasilania w dużych obiektach. Wrażliwa aparatura zyskuje nienaruszalne parametry robocze, ponieważ przestrzeń rurociągu głównego stanowi doskonały bufor fizyczny dla wahań wynikających z fizyki rozprężania sprężonych gazów. System dwustopniowy gwarantuje, że podłączenie do sieci nowego urządzenia laboratoryjnego nie zakłóci pracy stanowisk znajdujących się w sąsiednich pomieszczeniach. Zastosowanie podwójnej redukcji radykalnie zmniejsza też awaryjność samej armatury, chroniąc sprzęt przed skutkami nagłych skoków ciśnienia.
